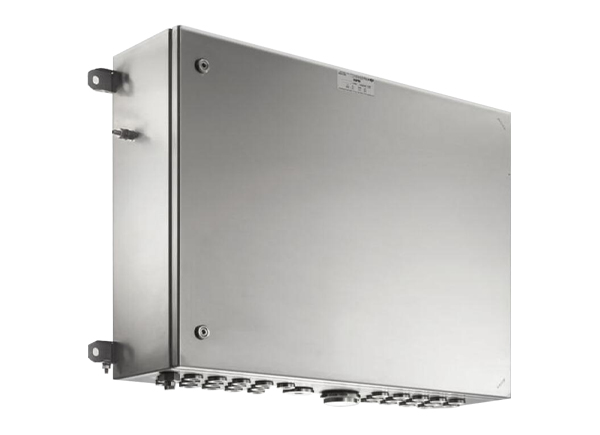

EJE*-S/C 系列防爆接线盒和防爆控制站

EJE*-S/C 系列防爆外壳是分为防爆接线盒和防爆控制站,由不锈钢或碳钢制造而成,它们可以被安装在所有的工业厂房,特别是那些带有爆炸或火灾的可燃气体或粉尘环境,可用在防爆 1, 2, 21 和 22 区。

这些防爆外壳主要使用功能:

模拟或数字电缆布线。

信号和/或与设备相关的控制和监视。

电机、风机、水泵等设备的控制和启停。

物理读数,如流量、水位、压力、温度、电流等。


下载产品资料

咨询热线:
0523-88317000 88318288

技术参数

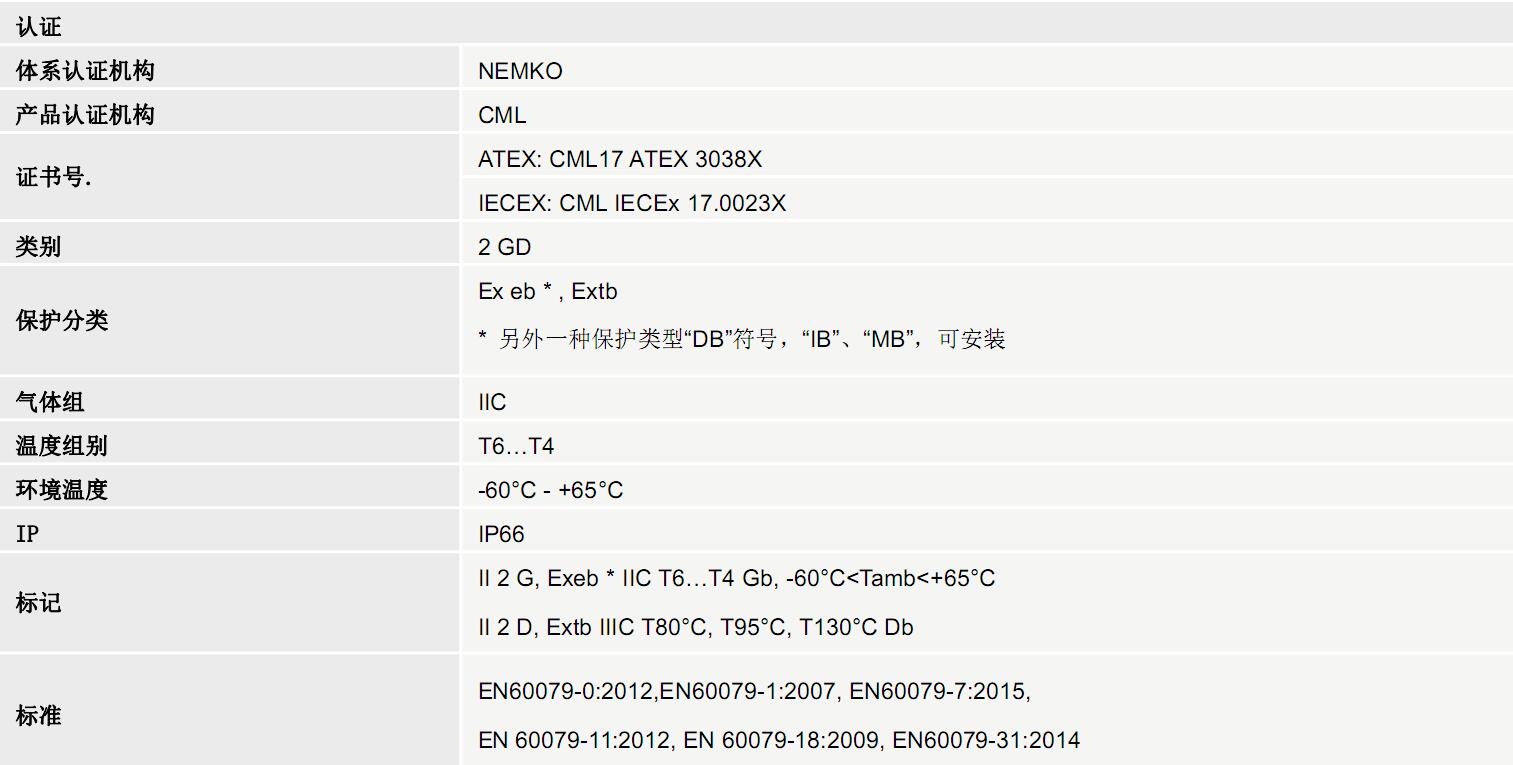

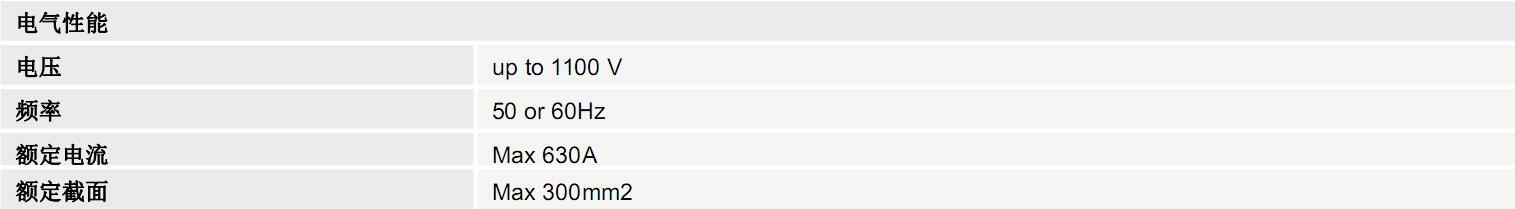

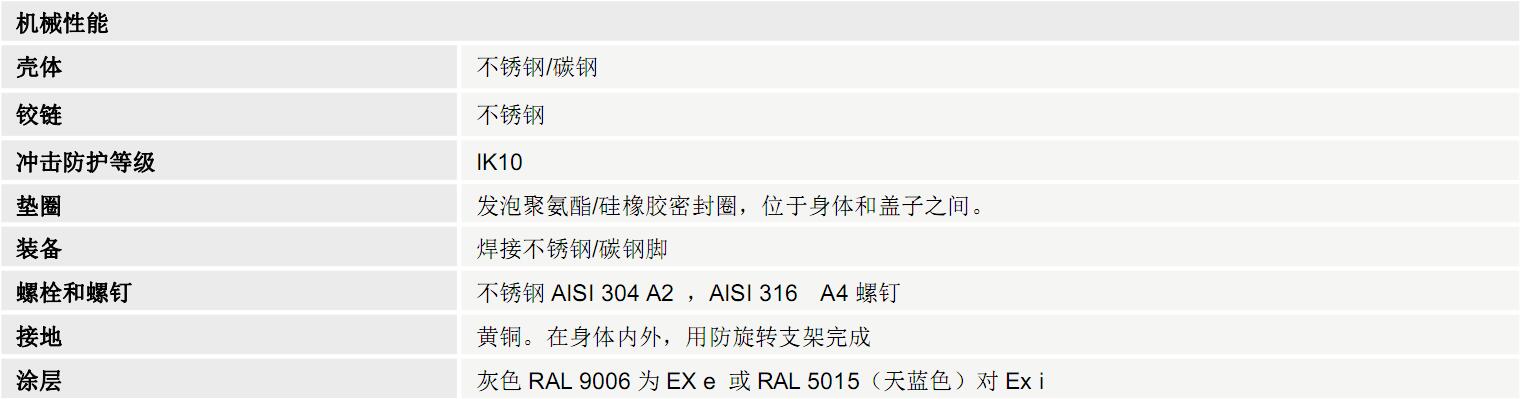

  • 技术参数




    根据终端的类型和防爆组件使用。

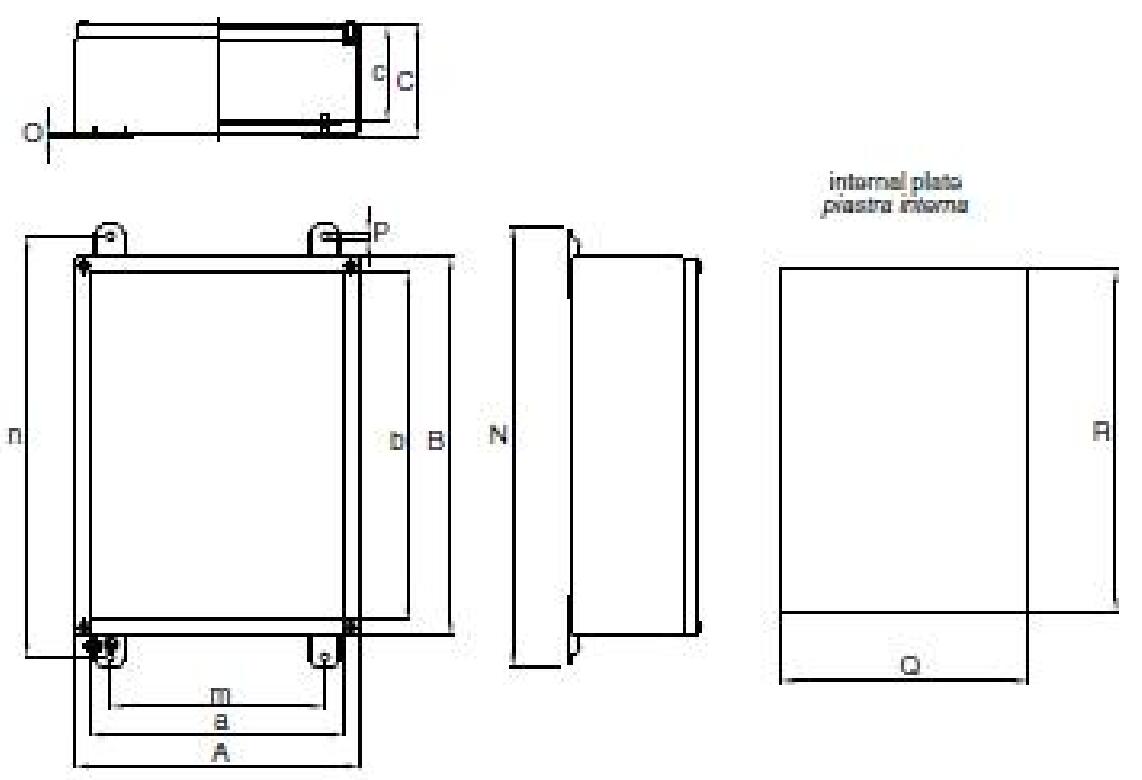

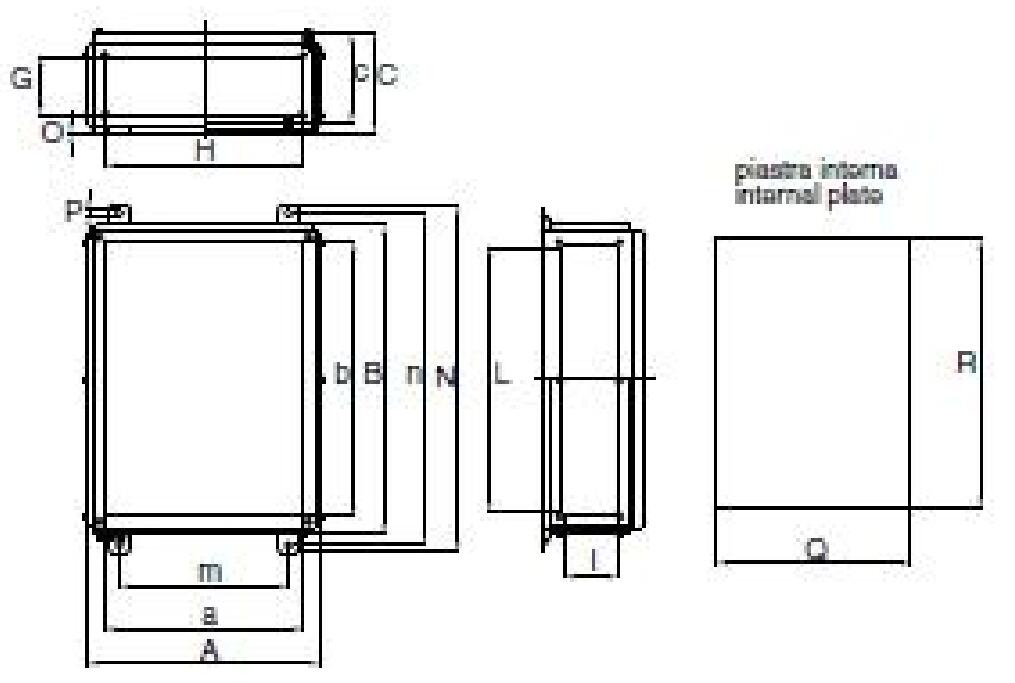

  • 无法兰外壳系列 EJE*-S/C 尺寸

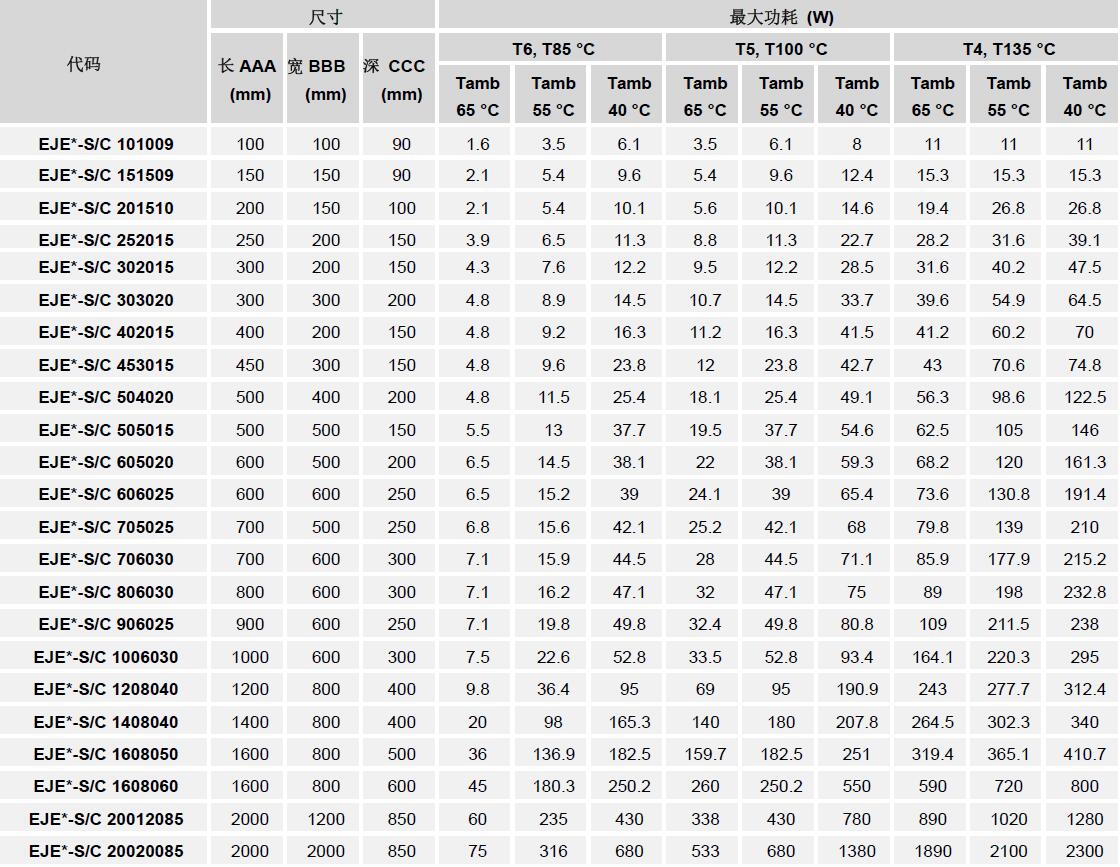

  • EJE*-S/C 系列外壳尺寸和最大耗散功率


    EJE*-S/C 的外壳也可以制造到中等大小。这假定任何给定尺寸不大于最大外壳的各自尺寸,或不小于最小外壳的各自尺寸。适用于中等大小的接线盒
    的耗散功率是下一个最小外壳的耗散功率。
    终端和部件可按指定的组合使用,但需计算最大耗散功率和认证条件。每个外壳的最大耗散功率都在上面详述。
    外壳可以钻孔并用最大尺寸和最大孔数来填充。最大数量为指定的与单独认证的电缆或堵头的使用制造商的文件。每个外壳设有接地端子或接地点内
    部认证。

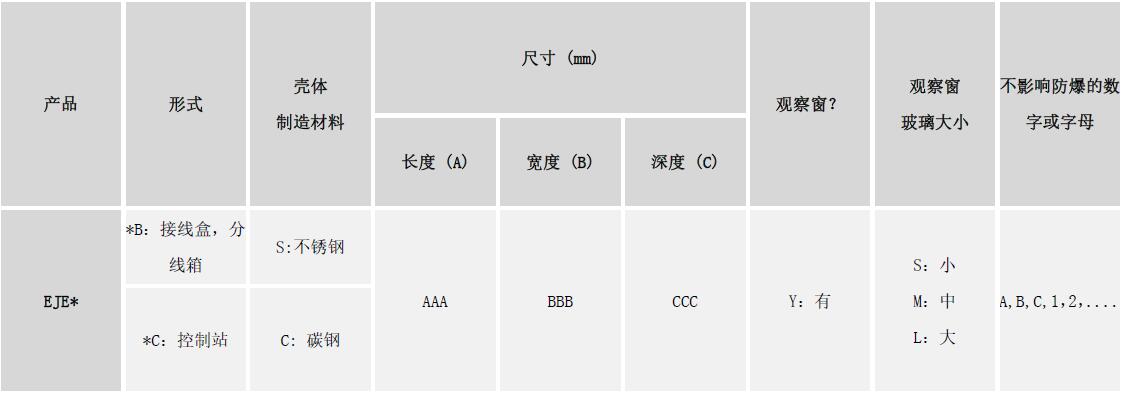

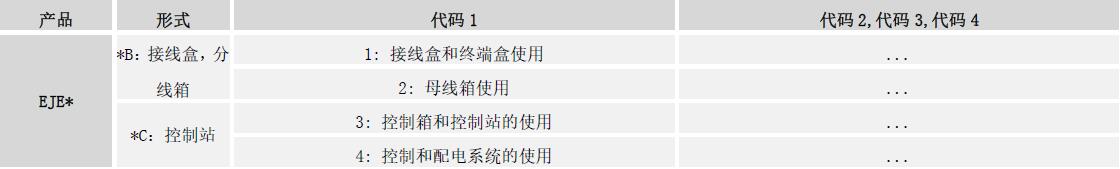

  • 订购规格表

    请参考下面的表格排序。如果你需要更多的信息,请联系我们的销售代表协助。


    不影响防爆的数字或字母

  • EJEB-S/C 系列外壳是防爆接线盒和终端盒

    这些外壳主要用于电缆终端接头的功能,具有引出或更换区段电缆的端子,用于连接长电缆到下部端子的电动机和/或终端用户的端子带。
    终端的内部布局可以按照不同的配置进行,根据客户的特殊要求,但始终在合格证的范围内,终端可以与标准的不同位置安装。
    要使用的外壳尺寸是由我们的技术办公室根据客户所表示的几个参数来完成的:
    ? 电缆的数量和大小
    ? 条目的数量和大小
    ? 特别的需要对于布线和工厂内的外壳的位置
    ? 温度组别
    ? 设计温度
    如果外壳是提供完整的电缆腺体,我们会注意在尺寸方面根据电缆的数量和大小安装。
    端子安装在安装导轨上,直接固定在机箱底座或其安装板的专用支架上。

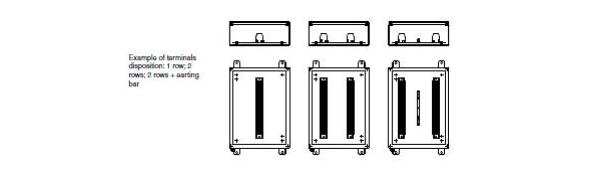

  • 终端配置示例

    外壳内部的端子的配置可以采用不同的配置:
    ?直线
    ?对角
    ?更多的行
    根据客户的要求,在证书使用的限制方面,对于机箱类型的最大端子、最大孔、最小距离和耗散功率,终端可以与所描述的不同位置安装。

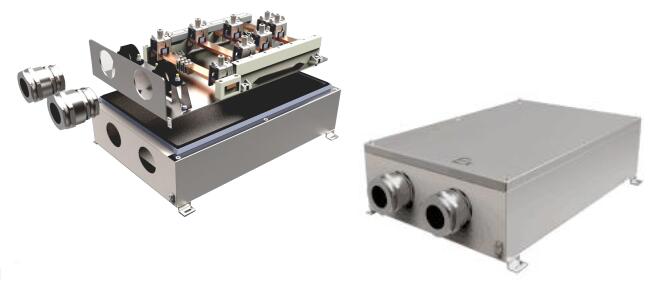

  • EJEB-S/C 系列外壳是防爆母线槽接线盒

    终端 50... 300 mm2
    额定工作电流最大至 630 A
    根据外壳版本和尺寸


  • 母线配置实例

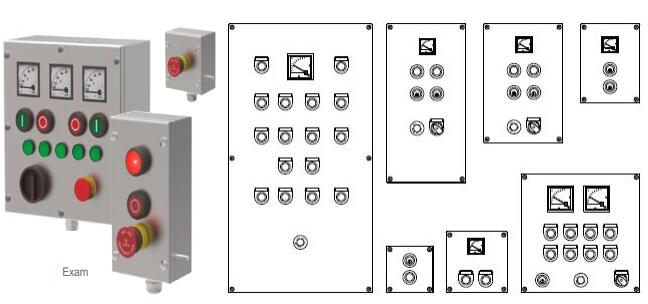

  • EJEC-S/C 系列外壳是防爆控制盒或控制站

    这些外壳主要用于:
    ?电机、风机、水泵等设备的控制和启停。
    ?物理读数,如流量、水位、压力、温度、电流、电压,频率,速度控制等。
    附件中的组件的分配可以根据特定客户的要求在不同的配置下进行,并且始终遵守认证的限制。
    盖子上的设备符合这些外壳的使用,并由相关的组件证书、品牌功能和选定的型号组成。

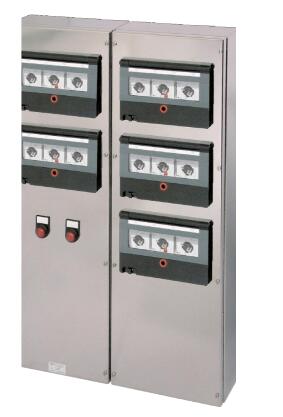

  • EJEC-S/C 外壳是用作动力配电

    不锈钢制成的配电装置用于潜在爆炸性环境中的照明、加热、马达和插座电路。包含具有隔爆外壳组件的分布。这些隔爆元件,如微型断路器、熔断
    器等,提供了热磁保护,可以单独安装在
    DIN 导轨。
    配电系统在各种尺寸的不锈钢外壳可用。在标准的墙壁安装或独立的框架中,外壳可以组合成大型的配电系统。微型断路器,漏电开关和其他组件可
    以通过锁定驱动,集成在外壳盖上,无需打开外壳。

  • 控制和配电板布局所需的数据

    我们生产的配电柜根据客户要求和基础的项目数据:
    ? 最低限度的保护类型
    ? 适当时,设备必须适合的危险气氛的详细情况
    ? 单线接线图
    ? 控制系统示意图
    ? 操作、辅助和控制电压
    ? 频率
    ? 连接负载的额定功率和电流额定值
    ? 所需元件的数量和类型,如接触器、开关、断路器、熔断器、热继电器、仪表、端子等
    ? 电缆数量和类型
    ? 导体的数量和尺寸
    ? 数量和位置的条目(从顶部,底部,侧、中心)
    ? 环境条件
    ? 安装方法
